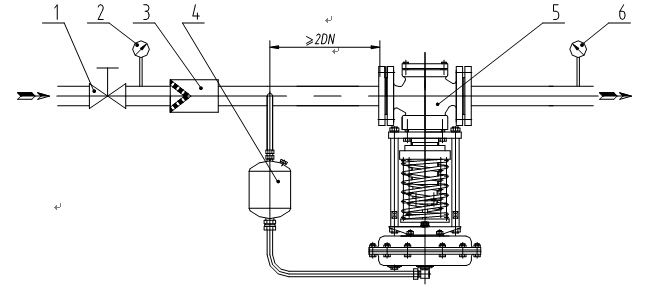

自力式调理阀装置图

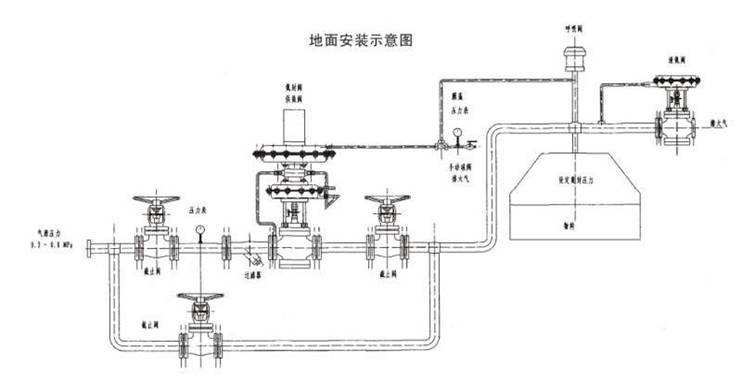

自力式调理阀地面装置图
自力式调理阀的装置与调试
一、带指挥器型调压原理
指挥器操作型自力式压力调理阀无需外加能源，，使用被调介质自身压力作为动力源，，引入指挥器以控制主阀的阀芯位置来改变阀门的介质流量，，使阀后压力坚持恒定。。介质由阀体上箭头偏向流经阀体，，上游压力P1经由滤减压阀进入指挥器B室作为驱动源使用。。受控的下游压力P2经到茏鬈传送到指挥检测室A，，并在此转换成定位力。。当下游压力升高或降低时，，使指挥器阀芯位移，，气源进入C，，使调压阀趋向开启或关闭，，从而抵达减压、稳压的目的。。
二、装置注重事项：
1、阀门装置偏向与流向一定要包管一致。。
2、阀门使用工艺参数一定要与名牌一致。。
3、管道内要求介质清洁，，无粉尘，，坚硬的颗粒。。
三、调试
1、缓慢翻开阀前手动阻止阀，，并视察阀后管道压力表，，审查压力是否在阀门设计值内。。（注：瞬间翻开阀前控制阀门）
2、如阀后压力与设计值一致，，无需调试。。
3、如阀后压力不在工艺值规模内，，首先翻开防雨罩，，调解蝴蝶螺母。。（顺时针调理，，阀后压力增大，，反之减小。。）
4、如阀门有震荡或压力不稳固。。先视察减压阀压力，，是否在2-2.5kg规模内。。
5、如不在2-2.5kg规模内，，调理减压阀使值落在以上规模内。。
6、若是震荡，，翻开限流阀防雨罩，，松开拼紧螺母，，顺时针转动限流阀芯螺杆究竟后再逆时针转动一周，，再视察阀门是否震荡。。
7、调试完毕后，，将拼紧螺母拼紧。。
